Dây pha là dây dẫn mang dòng điện xoay chiều có điện áp cao từ nguồn cung cấp đến các thiết bị tiêu thụ trong hệ thống điện, đóng vai trò cốt lõi trong việc cung cấp năng lượng hoạt động cho toàn bộ mạch điện. Việc nắm rõ ý nghĩa tên gọi, ký hiệu màu sắc cũng như phương pháp nhận biết dây pha là kỹ năng quan trọng giúp người dùng vận hành hệ thống điện an toàn và hiệu quả.
Bài viết này sẽ giúp bạn hiểu rõ bản chất của dây pha, hệ thống ký hiệu tiêu chuẩn, cách nhận biết thực tế bằng bút thử điện hoặc đồng hồ đo, đồng thời cung cấp các nguyên tắc an toàn quan trọng để phòng tránh rủi ro chạm chập, điện giật trong quá trình lắp đặt và sử dụng thiết bị điện.
Dây pha là gì và ý nghĩa của tên gọi này trong mạch điện?
Dây pha (Live/Line wire) là đường dây dẫn điện trực tiếp mang dòng điện xoay chiều có điện áp cao từ nguồn cung cấp đến các thiết bị tiêu thụ trong hệ thống điện dân dụng và công nghiệp. Bản chất của tên gọi này phản ánh trực tiếp tính chất mang điện áp cao và khả năng chịu tải chính của mạch.
Để hiểu rõ hơn về vai trò của loại dây dẫn này trong hệ thống điện, chúng ta cần xem xét sâu hơn về cơ chế truyền tải cũng như mức độ ảnh hưởng của nó đối với các thiết bị và con người.
Tại sao dây pha lại đóng vai trò là “trái tim” truyền tải điện áp cao?
Dây pha đóng vai trò là “trái tim” của mạch điện nhờ cơ chế mang điện áp xoay chiều 220V trong mạng điện dân dụng hoặc 380V trong hệ thống điện 3 pha để tạo ra hiệu điện thế chênh lệch với dây trung tính, từ đó cung cấp năng lượng cho thiết bị hoạt động. Cụ thể hơn, dòng điện luôn cần một đường đi có điện áp cao để tạo động lực dịch chuyển các hạt electron qua phụ tải.
Có thể bạn quan tâm: Khám Phá Ý Nghĩa Tên Gọi Và Biểu Tượng Của Các Hãng Phim Nổi Tiếng Mỹ
Bên cạnh chức năng truyền tải năng lượng, mức độ nguy hiểm của dòng điện chạy qua dây pha đối với cơ thể người là rất cao khi xảy ra sự cố chạm chập hoặc rò rỉ điện. Do mang điện áp trực tiếp từ nguồn, bất kỳ điểm hở nào trên lớp vỏ cách điện của dây pha nếu tiếp xúc trực tiếp với cơ thể người trong điều kiện không cách điện đều có thể dẫn đến tai nạn điện giật nghiêm trọng. Vì vậy, việc nhận diện đúng loại dây này là yêu cầu bắt buộc trong mọi thao tác kỹ thuật điện.
Ký hiệu và quy ước màu sắc của dây pha theo tiêu chuẩn hiện hành ra sao?
Dây pha được nhận diện thông qua các ký hiệu quốc tế in trên thiết bị hoặc vỏ cáp như chữ L (Line/Live) và quy ước màu sắc chuẩn theo tiêu chuẩn IEC và TCVN giúp phân biệt với dây trung tính (N) và dây nối đất (PE). Việc tuân thủ các quy ước này giúp kỹ thuật viên và người dùng tránh được những nhầm lẫn tai hại khi thi công.
Trong thực tế lắp đặt, quy ước màu sắc của dây pha được chia thành hệ thống đơn pha và đa pha nhằm đảm bảo tính đồng bộ và trực quan cho người sử dụng.
Quy ước màu sắc cho hệ thống dây pha đơn và đa pha như thế nào?

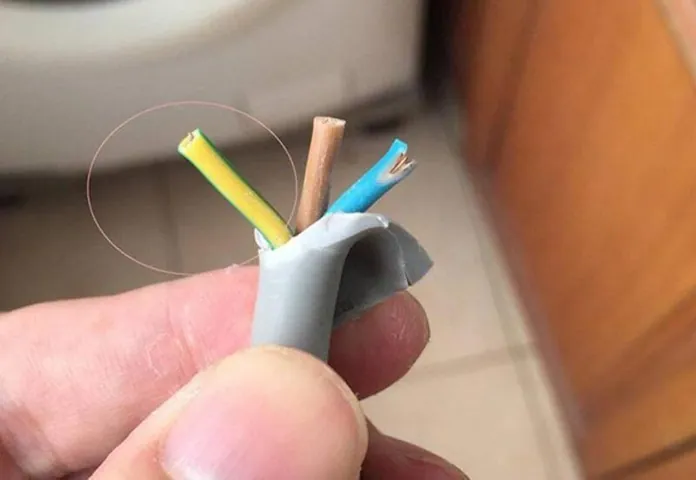

Hệ thống dây pha đơn thường sử dụng lớp vỏ cách điện màu nâu (brown) theo tiêu chuẩn hiện đại, trong khi hệ thống đa pha sẽ bổ sung thêm màu đen và xám để phân biệt giữa các pha khác nhau. Cụ thể, trong mạng điện 3 pha, ba dây pha lần lượt được quy ước theo các màu sắc tiêu chuẩn để kỹ thuật viên dễ dàng kiểm soát thứ tự pha.
Có thể bạn quan tâm: Giải Mã Ý Nghĩa Tên Của Các Pha Và Những Điều Thú Vị Xoay Quanh Tên Gọi Đặc Biệt Này
Để phân biệt chính xác dây pha mang điện với dây trung tính mang dòng điện về nguồn, người dùng cần quan sát kỹ lớp vỏ cách điện bên ngoài theo đúng quy chuẩn kỹ thuật quốc gia và quốc tế. Dưới đây là bảng tóm tắt quy ước màu sắc các loại dây điện phổ biến trong hệ thống:
| Loại dây dẫn | Ký hiệu tiêu chuẩn | Màu sắc vỏ cách điện phổ biến | Vai trò chính trong mạch điện |
|---|---|---|---|
| Dây pha (Line) | L (hoặc R, S, T) | Nâu, Đen, Xám | Mang dòng điện xoay chiều điện áp cao từ nguồn đến tải |
| Dây trung tính (Neutral) | N | Xanh dương (Blue) | Dẫn dòng điện trở về nguồn trong mạch điện hoàn chỉnh |
| Dây nối đất (Protective Earth) | PE | Xọc vàng – xanh lá | Triệt tiêu dòng điện rò xuống đất, đảm bảo an toàn cho người dùng |
Thông qua bảng trên, bạn có thể dễ dàng nhận diện và phân loại các loại dây dẫn dựa trên màu sắc và ký hiệu quốc tế trước khi tiến hành bất kỳ thao tác đấu nối nào.
Các phương pháp kiểm tra và nhận biết dây pha thực tế là gì?
Để xác định chính xác vị trí của dây pha khi lắp đặt hoặc sửa chữa thiết bị điện, bạn cần áp dụng các phương pháp kỹ thuật an toàn sử dụng dụng cụ chuyên dụng như bút thử điện hoặc đồng hồ vạn năng. Những công cụ này giúp loại bỏ hoàn toàn phỏng đoán cảm tính, đảm bảo an toàn tuyệt đối cho người thi công.
Tùy thuộc vào tình trạng thực tế của hệ thống mạch điện, bạn có thể lựa chọn thao tác bằng bút thử điện hoặc đồng hồ đo điện theo các hướng dẫn cụ thể dưới đây.
Làm thế nào để sử dụng bút thử điện nhận biết dây pha chính xác?

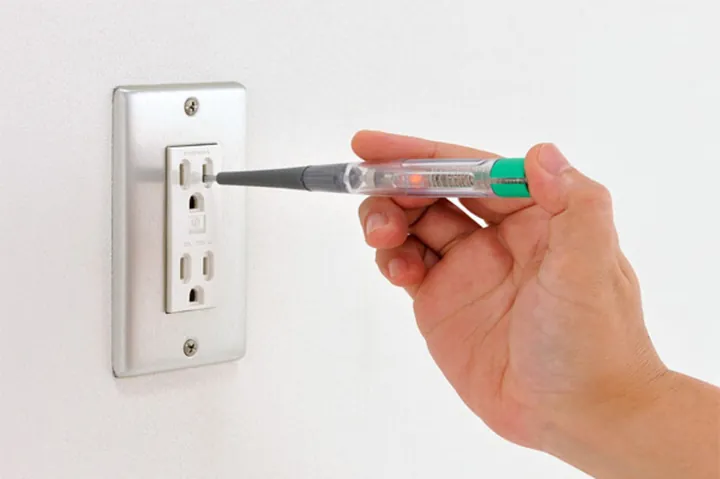

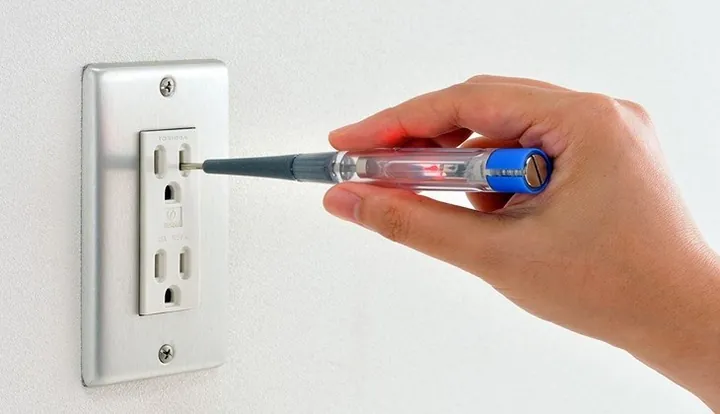

Để sử dụng bút thử điện nhận biết dây pha, bạn cần cầm bút bằng tay thuận, ngón tay đặt chắc chắn vào giắt cài kim loại ở đỉnh bút, sau đó chạm đầu mũi bút vào lõi dây dẫn hoặc cực cần kiểm tra; nếu đèn báo bên trong thân bút sáng lên, đó chính là dây pha mang điện áp cao. Thao tác này đòi hỏi người dùng phải đứng trên bề mặt cách điện khô ráo để đảm bảo dòng điện không thể truyền qua cơ thể xuống đất.
Trong trường hợp hệ thống điện phức tạp hoặc các mối nối nằm sâu trong ống gen, tủ điện không thể tiếp cận trực tiếp bằng bút thử điện thông thường, các thiết bị đo lường chuyên dụng sẽ phát huy tác dụng.
Khi nào cần sử dụng đồng hồ đo điện để xác định dây pha?

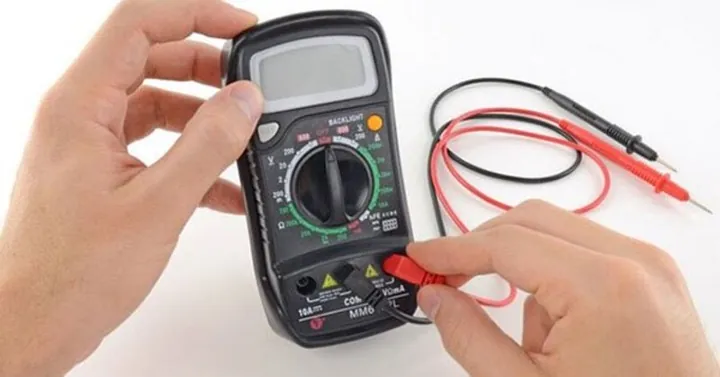

Bạn cần sử dụng đồng hồ đo điện (đồng hồ vạn năng) để xác định dây pha trong các hệ thống điện phức tạp, hệ thống điện ngầm hoặc tủ điện công nghiệp không có ký hiệu rõ ràng hoặc khi bút thử điện không thể tiếp cận trực tiếp lõi đồng. Cụ thể, hãy vặn núm điều chỉnh của đồng hồ về thang đo điện áp xoay chiều (ACV) có mức phù hợp, đặt một que đo chạm vào dây cần kiểm tra và que đo còn lại nối với đất hoặc dây trung tính; nếu đồng hồ hiển thị mức điện áp định mức (ví dụ khoảng 220V), dây đang kiểm tra chính là dây pha.
Có thể bạn quan tâm: Ý Nghĩa Tên Của Các Nguyên Tố Hoá Học: Nguồn Gốc Và Định Danh Từ A Đến Z
Việc kết hợp linh hoạt các công cụ kiểm tra này sẽ giúp bạn làm chủ hoàn toàn quá trình nhận biết mạng lưới điện, từ đó hạn chế tối đa các rủi ro phát sinh trong sinh hoạt và lao động.
Những rủi ro thường gặp và hướng dẫn đấu nối dây pha an toàn trong gia đình
Việc đấu nối sai ký hiệu L và N hoặc tiếp xúc trực tiếp với dây pha mà không có đồ bảo hộ có thể dẫn đến những hậu quả nghiêm trọng như chập cháy thiết bị và tai nạn điện giật nguy hiểm. Do đó, trang bị kiến thức xử lý sự cố và nắm vững quy trình thao tác an toàn là điều kiện tiên quyết cho mọi hộ gia đình.
Để phòng ngừa hiệu quả các sự cố điện, chúng ta cần tìm hiểu kỹ về hậu quả của việc đấu nhầm, các thiết bị có in ký hiệu chuẩn và quy trình thao tác chuẩn xác.
Hậu quả xảy ra khi đấu nối nhầm lẫn giữa dây pha (L) và dây trung tính (N) là gì?
Hậu quả của việc đấu nối nhầm lẫn giữa dây pha (L) và dây trung tính (N) là nguy cơ gây cháy nổ thiết bị điện, chập điện diện rộng hoặc làm hỏng hóc các linh kiện bên trong do cấp sai cực tính hoặc sai điện áp thiết kế. Cụ thể, một số thiết bị điện tử nhạy cảm hoặc mạch điều khiển tự động yêu cầu đúng vị trí cực tính để vận hành hệ thống ngắt an toàn; việc đảo ngược L và N có thể khiến các bộ phận vỏ máy mang điện áp chờ, gây nguy hiểm âm ỉ cho người sử dụng trong suốt quá trình vận hành.
Có thể bạn quan tâm: Ý Nghĩa Tên Của Bạn Là Gì Trên Facebook Và Cách Khám Phá Thông Điệp Ẩn Sau Cái Tên
Để hạn chế tình trạng đấu nối sai sót, các nhà sản xuất thiết bị hiện nay luôn chú trọng việc in ấn rõ ràng các thông số kỹ thuật ngay trên bề mặt linh kiện.
Các thiết bị điện phổ biến nào thường in rõ ký hiệu N và L trên vỏ máy?
Các thiết bị gia dụng và thiết bị đóng cắt như ổ cắm âm tường, phích cắm chịu tải, Aptomat, cầu dao tự động, cầu chì và các bo mạch điều khiển của máy giặt, máy lạnh thường xuyên sử dụng ký hiệu L và N để hướng dẫn người dùng đấu nối đúng kỹ thuật. Việc in nổi hoặc in chìm các ký hiệu này giúp thợ điện và người tiêu dùng dễ dàng nhận biết vị trí cấp nguồn chính xác, đảm bảo thiết bị hoạt động ổn định và bền bỉ theo thời gian.
Khi đã nhận diện được các cực tính trên thiết bị, bạn cần tuân thủ nghiêm ngặt quy trình đấu nối kỹ thuật để triệt tiêu hoàn toàn rủi ro tai nạn.

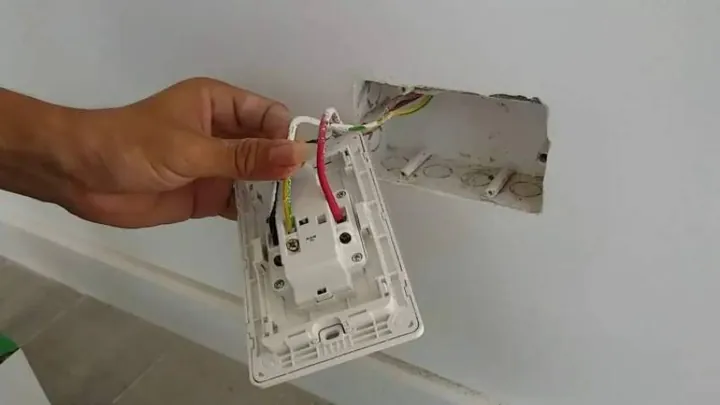

Hướng dẫn quy trình đấu nối dây pha và dây trung tính an toàn tuyệt đối
Để đấu nối dây pha và dây trung tính an toàn tuyệt đối, bạn cần thực hiện tuần tự các bước: ngắt nguồn điện tổng tại Aptomat, sử dụng dụng cụ cách điện chuyên dụng như kìm, tua vít bọc cao su, mang găng tay cách điện, tiến hành đấu nối theo đúng ký hiệu L – N, và cuối cùng kiểm tra lại bằng bút thử điện trước khi đóng điện trở lại. Việc tuân thủ nghiêm ngặt quy trình này giúp bảo vệ tính mạng người thi công và bảo vệ tuổi thọ của hệ thống điện trong nhà.
Trong quá trình thực hiện, người dùng thường dễ mắc phải một số chủ quan dẫn đến hậu quả đáng tiếc cần được đặc biệt lưu ý.
Những sai lầm phổ biến nào cần tránh khi tiếp xúc hoặc lắp đặt dây pha?
Những sai lầm phổ biến cần tránh tuyệt đối khi tiếp xúc hoặc lắp đặt dây pha bao gồm tình trạng chủ quan không ngắt nguồn điện tổng, không đeo găng tay cách điện, hoặc dùng tay trần chạm trực tiếp vào dây pha dẫn đến tai nạn điện giật đáng tiếc. Ngoài ra, việc sử dụng băng dính cách điện kém chất lượng hoặc không cuốn kín các mối nối dây pha cũng là nguyên nhân hàng đầu gây rò rỉ điện ra môi trường xung quanh, đe dọa trực tiếp đến sự an toàn của các thành viên trong gia đình.
