Dây pha là thành phần mang dòng điện xoay chiều cốt lõi trong mọi mạng lưới điện dân dụng và công nghiệp, đóng vai trò trực tiếp cung cấp năng lượng cho các thiết bị hoạt động. Việc nắm vững ý nghĩa tên gọi, ký hiệu kỹ thuật và phương pháp nhận biết loại dây này là yếu tố quan trọng giúp đảm bảo an toàn tuyệt đối trong quá trình sử dụng và vận hành hệ thống điện.
Để hiểu rõ hơn về loại dây dẫn đặc biệt này, bài viết sẽ đi sâu phân tích bản chất, các ký hiệu tiêu chuẩn quốc tế, mẹo nhận biết thực tế cũng như những nguyên tắc an toàn cần ghi nhớ khi tiếp xúc với dây pha trong đời sống hằng ngày.
Dây pha là gì và ý nghĩa thực sự của tên gọi dây pha trong hệ thống điện?
Dây pha (còn được gọi là dây nóng, dây Line) là dây dẫn mang dòng điện xoay chiều chịu trách nhiệm truyền tải nguồn năng lượng chính từ nguồn điện đến các thiết bị tiêu thụ trong mạng lưới điện.
Có thể bạn quan tâm: Ý Nghĩa Tên Các Nhân Vật Làng Ishigami Trong Dr. Stone Có Gì Đặc Biệt?
Để hiểu rõ hơn về thành phần quan trọng này, chúng ta hãy cùng khám phá nguồn gốc thuật ngữ cũng như các đặc điểm kỹ thuật và quy ước ký hiệu cốt lõi của dây pha ngay dưới đây.
Đặc điểm kỹ thuật quan trọng của dây pha trong mạch điện là gì?
Dây pha mang bản chất điện áp cao và luôn chứa dòng điện xoay chiều, đòi hỏi người dùng phải đặc biệt cẩn trọng tuyệt đối khi tiếp xúc trực tiếp để tránh nguy hiểm.
Dòng điện chạy qua dây pha đóng vai trò là dòng chủ đạo truyền tải toàn bộ năng lượng từ trạm biến áp hoặc nguồn điện chính đến các thiết bị điện tử, máy móc tiêu thụ trong hệ thống. Vì luôn mang điện áp lớn (thường là 220V trong dân dụng tại Việt Nam), dây pha luôn ở trạng thái nguy hiểm chết người nếu chạm vào mà không có thiết bị bảo hộ cách điện. Do đó, việc hiểu rõ bản chất mang điện này giúp nâng cao ý thức cảnh giác khi thi công hoặc sửa chữa hệ thống điện gia đình.
Ký hiệu chuẩn quốc tế và trong nước của dây pha là gì?
Ký hiệu của dây pha trên các sơ đồ mạch điện và thiết bị được quy định bằng chữ cái in hoa L (viết tắt của Line) theo tiêu chuẩn quốc tế IEC, đôi khi mở rộng thành L1, L2, L3 đối với hệ thống điện 3 pha.
Bên cạnh ký hiệu chữ cái, quy ước màu sắc của vỏ bọc dây pha đóng vai trò vô cùng quan trọng trong việc nhận diện trực quan. Theo tiêu chuẩn quốc tế và quy định hiện hành tại Việt Nam, dây pha thường được quy định mang các màu sắc đặc trưng như màu nâu, màu đen hoặc màu xám. Việc tuân thủ nghiêm ngặt các quy ước ký hiệu này giúp kỹ thuật viên dễ dàng phân biệt với dây trung tính (màu xanh dương) hoặc dây bảo vệ (màu xanh lá – vàng), từ đó hạn chế tối đa các sự cố nhầm lẫn tai hại trong quá trình lắp đặt và bảo trì.
Có những cách nào để nhận biết và phân biệt chính xác dây pha với các loại dây điện khác?
Việc phân biệt nhanh chóng dây pha với dây trung tính (N) và dây bảo vệ (PE) có thể thực hiện thông qua việc sử dụng dụng cụ đo chuyên dụng hoặc quan sát màu sắc vỏ bọc và tiết diện lõi dây.
Các phương pháp kiểm tra thực tế tại nhà hoặc công trình không chỉ giúp kỹ thuật viên xác định chính xác vị trí dây nóng mà còn đảm bảo quá trình thao tác diễn ra an toàn, đúng kỹ thuật.

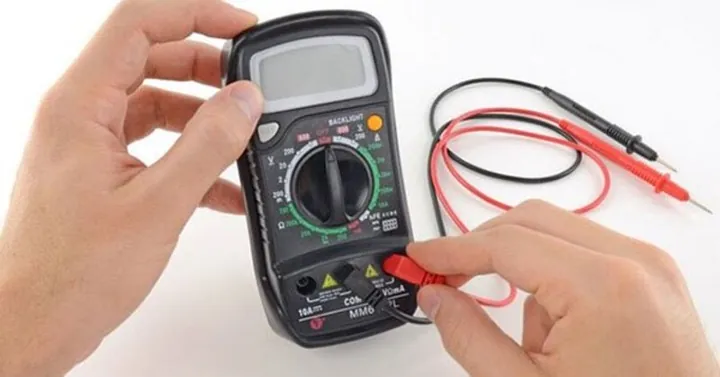

Làm thế nào để sử dụng bút thử điện hoặc đồng hồ đo điện nhận biết dây pha an toàn?
Để xác định chính xác vị trí dây pha, bạn cần sử dụng bút thử điện (quan sát đèn báo sáng) hoặc đồng hồ vạn năng (đo mức điện áp chênh lệch so với đất).
Có thể bạn quan tâm: Ý Nghĩa Tên DVD-ROM Là Gì? Khám Phá Cấu Trúc Và Chức Năng Của Ổ Đĩa Quang
Cụ thể, khi đưa đầu bút thử điện chạm vào lõi đồng của dây pha, đèn báo bên trong thân bút sẽ phát sáng do có dòng điện chạy qua và phóng xuống đất thông qua cơ thể người. Trong khi đó, nếu dùng đồng hồ vạn năng ở chế độ đo điện áp xoay chiều (AC), đặt một que đo vào dây cần kiểm tra và que còn lại cắm xuống đất hoặc chạm vào dây trung tính, đồng hồ hiển thị mức điện áp khoảng 220V thì đó chính là dây pha.
Để đảm bảo an toàn tuyệt đối, bạn cần tuân thủ nghiêm ngặt các nguyên tắc điện cơ bản như mang găng tay cách điện, đi dép khô, tuyệt đối không chạm tay trực tiếp vào lõi đồng trần và ngắt nguồn điện khi không bắt buộc phải đo đạc trực tiếp.

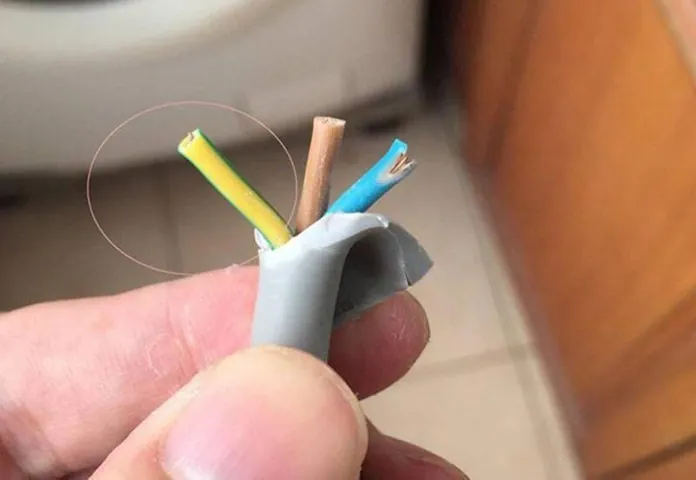

Có thể nhận biết dây pha qua kích thước, tiết diện hoặc màu sắc vỏ bọc không?
Bạn hoàn toàn có thể nhận diện dây pha sơ bộ thông qua màu sắc vỏ bọc theo quy chuẩn (nâu, đen, xám) hoặc qua cấu trúc tiết diện lõi trong các loại cáp điện phổ biến.
Có thể bạn quan tâm: Ý Nghĩa Tên Duệ Là Gì? Khám Phá Nguồn Gốc, Hán Việt Và Gợi Ý Đặt Tên Hay Nhất
Trong hệ thống cáp hạ thế hiện đại tuân theo tiêu chuẩn TCVN và IEC, lớp vỏ cách điện bên ngoài của dây pha luôn tuân thủ các gam màu tối như nâu, đen hoặc xám để tạo sự tương phản rõ rệt với dây trung tính có màu xanh dương sáng. Tuy nhiên, việc nhận biết qua màu sắc chỉ mang tính chất tham khảo ban đầu; trong thực tế thi công cũ hoặc các công trình không đạt chuẩn, dây dẫn có thể bị sai lệch màu. Do đó, việc kết hợp quan sát màu sắc cùng các dụng cụ đo kiểm tra thực tế luôn là phương pháp tối ưu và chính xác nhất.
Dưới đây là bảng so sánh nhanh các loại dây điện cơ bản trong mạng lưới điện hạ thế để bạn dễ dàng phân biệt:
| Tên loại dây | Ký hiệu chuẩn | Màu sắc vỏ bọc phổ biến | Vai trò chính trong mạch điện |
|---|---|---|---|
| Dây pha (Dây nóng) | L (Line) | Nâu, đen, xám | Mang dòng điện xoay chiều cung cấp năng lượng cho thiết bị. |
| Dây trung tính (Dây nguội) | N (Neutral) | Xanh dương | Cân bằng pha trong hệ thống 3 pha và khóa mạch kín cho dòng điện trở về nguồn. |
| Dây bảo vệ (Dây tiếp địa) | PE (Protective Earth) | Xanh lá – vàng sọc | Dẫn dòng điện rò xuống đất, bảo vệ người dùng khỏi nguy cơ bị điện giật. |
Bảng trên giúp tóm tắt nhanh các đặc điểm nhận diện cơ bản của ba loại dây dẫn chính, giúp người dùng tránh nhầm lẫn giữa dây mang điện áp cao và các dây an toàn còn lại.
Những lưu ý quan trọng nào cần nhớ khi tiếp xúc và lắp đặt dây pha?
Để đảm bảo an toàn tuyệt đối khi thi công, sửa chữa hoặc bảo dưỡng hệ thống điện, bạn cần tuân thủ nghiêm ngặt các nguyên tắc vàng về an toàn điện có chứa dây pha.
Việc nắm vững các quy tắc này giúp hạn chế tối đa rủi ro tai nạn phóng điện, chập cháy và bảo vệ tính mạng con người trong suốt quá trình làm việc với lưới điện.
Sai lầm phổ biến nào thường gặp khi phân biệt dây pha và dây trung tính?
Người dùng không chuyên thường mắc sai lầm là chủ quan cho rằng dây trung tính (dây nguội) hoàn toàn không có điện và an toàn tuyệt đối khi chạm vào.
Trên thực tế, mặc dù dây trung tính thường mang mức điện áp rất thấp hoặc xấp xỉ 0V so với đất trong điều kiện tải cân bằng, nhưng khi hệ thống xảy ra lệch pha hoặc mất kết nối tiếp địa, dòng điện vẫn có thể chạy qua dây này và gây giật điện nguy hiểm. Một nhầm lẫn phổ biến khác là dựa hoàn toàn vào màu sắc dây cũ kỹ đã phai màu để phán đoán, dẫn đến việc cắm nhầm dây pha và gây chập cháy thiết bị. Để phòng tránh rủi ro, luôn coi mọi dây dẫn đều có khả năng mang điện cho đến khi dùng dụng cụ chuyên dụng kiểm tra thực tế và ngắt hoàn toàn cầu dao tổng.
Tại sao việc tuân thủ quy ước màu sắc dây pha lại đóng vai trò cốt lõi trong bảo trì hệ thống điện?
Việc quy chuẩn hóa màu sắc dây pha đóng vai trò cốt lõi giúp thợ điện dễ dàng bảo trì, sửa chữa, nâng cấp hệ thống và xử lý sự cố nhanh chóng, chuẩn xác.
Có thể bạn quan tâm: Tên Duật Có Ý Nghĩa Gì? Giải Mã Nguồn Gốc, Phong Thủy Và Thần Số Học
Khi các loại dây dẫn được phân định rõ ràng bằng màu sắc theo đúng tiêu chuẩn kỹ thuật, người kỹ thuật viên có thể nhanh chóng xác định đúng mạch điện cần can thiệp mà không mất quá nhiều thời gian dò đường dây phức tạp. Điều này không chỉ tối ưu hóa thời gian thi công, giảm thiểu tối đa sai sót thao tác nhầm lẫn mà còn đảm bảo tính đồng bộ, chuyên nghiệp cho toàn bộ hạ tầng điện của tòa nhà hoặc nhà xưởng công nghiệp.
Những câu hỏi thường gặp về ý nghĩa, ký hiệu và cách ứng dụng dây pha trong thực tế
Hệ thống điện 1 pha và 3 pha có sự khác biệt gì về tên gọi và ý nghĩa của các dây pha?
Hệ thống điện dân dụng 1 pha sử dụng duy nhất 1 dây pha (Line) kết hợp với 1 dây trung tính để cung cấp điện năng cho các thiết bị công suất nhỏ trong gia đình.
Trong khi đó, hệ thống điện công nghiệp 3 pha bao gồm 3 dây pha tương ứng với ba dòng điện xoay chiều lệch pha nhau 1/3 chu kỳ (được ký hiệu lần lượt là L1, L2, L3) kết hợp với 1 dây trung tính, chuyên dùng để vận hành các động cơ công suất lớn và máy móc công nghiệp nặng.
Hiệu điện thế trên dây pha tại Việt Nam hiện nay là bao nhiêu?
Mức điện áp tiêu chuẩn của dây pha so với dây trung tính trong mạng lưới điện sinh hoạt tại Việt Nam hiện nay là 220V, trong khi hiệu điện thế giữa hai dây pha trong hệ thống 3 pha lên tới 380V.
Mức điện áp này được duy trì ổn định để đảm bảo các thiết bị điện dân dụng và công nghiệp hoạt động đúng công suất thiết kế, đồng thời đáp ứng các tiêu chuẩn kỹ thuật điện năng quốc gia.
Tại sao chạm vào dây pha lại bị điện giật còn dây trung tính thì thường không?
Chạm vào dây pha bị điện giật vì dây này đang mang điện áp cao, tạo ra dòng điện khép kín chạy qua cơ thể người xuống đất do cơ thể chứa nước và dẫn điện tốt.
Ngược lại, dây trung tính thường được nối đất tại nguồn phát hoặc trạm biến áp nên có điện áp gần như bằng 0V so với mặt đất, khiến dòng điện không thể tạo chênh lệch điện áp lớn để phóng qua cơ thể người trong điều kiện hệ thống hoạt động bình thường.
Các tiêu chuẩn kỹ thuật quốc tế nào đang quy định về ký hiệu và màu sắc dây pha hiện nay?
Các tiêu chuẩn kỹ thuật quốc tế phổ biến đang quy định thống nhất về ký hiệu và màu sắc dây dẫn điện trên toàn cầu bao gồm bộ tiêu chuẩn IEC 60445 và IEC 60446.
Các bộ tiêu chuẩn này đưa ra các quy tắc mã hóa màu sắc và ký hiệu chữ cái rõ ràng cho dây dẫn điện hạ thế, giúp các kỹ sư và thợ điện trên toàn thế giới dễ dàng nhận diện, lắp đặt và vận hành hệ thống điện an toàn, đồng bộ theo chuẩn quốc tế.
